Уявіть собі інструмент, який з невблаганною, ритмічною точністю рухається взад і вперед. Це серце стругального верстата. Це один із найстаріших типів металорізальних верстатів, які все ще використовуються сьогодні, і на те є вагомі причини. Деталь, що обробляється, залишається нерухомою або переміщається невеликими кроками. Основну роботу виконує інструмент.

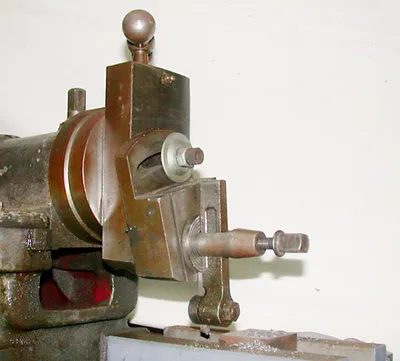

Ріжуча кромка проста. Усього одна точка. Вона встановлена на кінці повзуна. Цей повзун здійснює зворотно-поступальний рух. Найбільш поширена конструкція має горизонтальний повзун. Такі верстати можна побачити у будь-яких механічних цехах. Але є й винятки. Існують і вертикальні повзуни. Їх називають слоттерами чи верстатами для обробки матриць. Вони часто оснащуються поворотними столами. Це дозволяє виконувати прорізання пазів у деталях складної геометрії.
Механіка різання
Як відбувається видалення матеріалу? Процес напрочуд простий. Інструмент закріплюється у повзуні. Деталь знаходиться у лещатах. Тиски прикріплені до столу. Деякі столи наводяться вручну, інші з електроприводом.
Тут починається найцікавіше. Інструмент ріже лише на прямому ході. Це дуже важливо. Якби різання відбувалося в обох напрямках, машині знадобилася набагато складніша система приводу. Зворотний хід є неодруженим. Інструмент трохи піднімається або очищає поверхню. Потім стіл переміщує деталь, що обробляється. Зовсім небагато. На один дискретний крок.
Так формується поверхня. Вона не ідеально гладка. На ній залишається хвиляста текстура. Але насправді вона залишається плоскою. Розмір цих кроків визначає якість поверхні. Найменші кроки дають більш гладкий результат. Грубіші проходи видаляють метал швидше.
Різноманітність кутів та пазів
Чому інженери досі обирають стругальні верстати замість фрезерних центрів із ЧПУ для певних завдань? Гнучкість. Кріплення інструменту регулюється. Його можна нахиляти. Можна змінювати кут різання. Це дозволяє формувати поверхні під будь-яким кутом один до одного. Потрібен паз? Строгальний верстат впорається із цим завданням. Потрібний складний профіль? Він зможе повторити задану траєкторію.
Оператори керують довжиною ходу. Вони контролюють швидкість. Це ручне керування є перевагою, а не недоліком. У деяких умовах можливість «відчувати» процес різання та вносити коригування на льоту заощаджує час. Це запобігає поломці інструменту. Дозволяє виявляти помилки до того, як вони приведуть до шлюбу.
Слоттери та вертикальні повзуни
Не всі стругальні верстати виглядають однаково. Стандартний горизонтальний повзун домінує у цій галузі. Але вертикальні повзуни служать іншим завданням. Це слоттери. Наприклад, для нарізування шпонкових пазів на валах. Або для внутрішньої обробки зубчастих коліс. Ці машини часто використовують поворотні столи. Деталь обертається. Вертикальний інструмент занурюється та ріже. Це інший тип руху. Але принцип залишається тим самим. Поворотно-поступальне різання єдиною точкою.
Галузевим стандартом для стругальних верстатів є наявність регулювань довжини ходу та швидкості. Чому? Тому що різні матеріали по-різному реагують на обробку. Алюміній потребує іншого режиму, ніж сталь. Оператор налаштовує верстат відповідно до опірності матеріалу. Це танець між зусиллям та подачею.
Людський фактор в епоху автоматизації
Ми живемо в епоху автоматизованої точності. Верстати із ЧПУ тихо гудуть на задньому плані. Вони можуть за секунди фрезерувати складні форми. То чому варто зберігати стругальний верстат? Вся справа у простоті. Менше комп’ютерних систем, які можуть вийти з ладу. Менше програмних збоїв. Механіка видно наочно. Можна почути, якщо…
